Aktuator för Vector Fins™
SPS100E AC Electric Stabilizer Actuator
400-3ph VAC
-
ANY SPEED
Vector Fins™ är det enda högpresterande stabilisatorsystemet för cruising och ankring. Fenornas konkava form skapar multilateral kraftriktning vilket förbättrar stabiliseringen av fartyget medan det ligger för ankare. Det unika med designen blir också extra märkbar under drift eftersom den förbättras i effektivitet när hastigheten ökar. Tester till havs har visat att Vector Fins™ är upp till 50% effektivare vid ankare och kan minska fartygets rullande rörelser med upp till 95% under fart.
-
360° INSTALLATION
Designad för att passa i små och utmanande utrymmen, Vector Fins™ unika design med konisk axel gör att du kan använda utrymmet ombord för att installera aktuatorerna i valfri riktning och föra in fenorna i önskad position.
Artikelnummer: SPS100E
SPS100E-aktuatorn är drivkraften bakom Sleipners Vector Fins™, och levererar exakt stabilisering för större yachter i storleksklassen 36–45 meter. Denna kompakta och energieffektiva aktuator styr fenornas rörelse för att minska rullning, vilket ger en jämnare och stabilare resa till sjöss.
Drivs av 400V (trefas) AC och justerar kontinuerligt fenornas position i realtid med hjälp av avancerade algoritmer för att säkerställa optimal prestanda även i de mest utmanande sjöförhållanden. Idealisk för större yachter, erbjuder SPS100E robust stabilisering och sömlös integration.
Egenskaper
ANY SPEED
Vector Fins™ är det enda högpresterande stabilisatorsystemet för cruising och ankring. Fenornas konkava form skapar multilateral kraftriktning vilket förbättrar stabiliseringen av fartyget medan det ligger för ankare. Det unika med designen blir också extra märkbar under drift eftersom den förbättras i effektivitet när hastigheten ökar. Tester till havs har visat att Vector Fins™ är upp till 50% effektivare vid ankare och kan minska fartygets rullande rörelser med upp till 95% under fart.
360° INSTALLATION
Designad för att passa i små och utmanande utrymmen, Vector Fins™ unika design med konisk axel gör att du kan använda utrymmet ombord för att installera aktuatorerna i valfri riktning och föra in fenorna i önskad position.
| Main power | Value |
|---|---|
| Power supply | 400V AC 3ϕ |
| Electric fin actuator power consumption | Value |
|---|---|
| Peak power per actuator | 14 |
| Features | Value |
|---|---|
| 360° Installation | Ja |
| Any Speed | Ja |
| Patented noise reduction | Ja |
| Plug and play signal cables | Ja |
| 4-fin configuration available | Ja |
| Dynamic position mode | Ja |
| Eco mode | Ja |
| Dock mode | Ja |
| On water service possible | Ja |
| Instant on | Ja |
| Coordinated turn control | Ja |

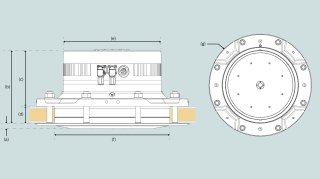

| Dimensions | Value |
|---|---|
| (a) | 23.5mm / 0.93in |
| (b) | 434mm / 17.09in |
| (c) | 286mm / 11.26in |
| (d) | 150mm / 5.91in |
| ØE | 559mm / 22.01in |
| ØF | 629mm / 24.76in |
| ØG | 815mm / 32.09in |
| Ideal vessel integration | Value |
|---|---|
| Typical vessel class | Yrkesbåt, Motorbåt |
| Typical vessel size | 36-45m / 118.11-147.64ft |
-
Brochure Electric Vector Fins
Product catalogue & brochuresEngelskapdf -
STP.file SPS100E actuator - simplified 3D
CAD FileEngelskastp -
User Manual, Electric Stabilizers
User ManualEngelskapdf -
User Manual, SPS-E
User ManualEngelskapdf -
PDF.file SPS100E Electric Stabilizer Actuator
Technical drawingEngelskapdf -
PDF.file SPS100E - V5-31 Port stabilizer
Technical drawingEngelskapdf -
DWG.file SPS100E - V5-31 Port stabilizer
Technical drawingEngelskadwg -
PDF.file SPS100E - V5-31 Starboard stabilizer
Technical drawingEngelskapdf -
STP.file SPS100E - V5-31 Port - Stabilizer
CAD FileEngelskastp -
STP.file SPS100E - V5-31 Starboard - Stabilizer
CAD FileEngelskastp -
Design and Installation Planning Guide for eVision Stabilizers
Sales Documentation, Marketing DocumentationEngelskapdf
SPS100E AC Electric Stabilizer Actuator
Guide till navigering av reservdelar
Nedan ser du toppnivå av reservdelsenheter tillgängliga för dig. Om du önskar en komponent inom den presenterade enheten, klicka på namnetiketten under bilden för att komma till en detaljerad reservdelslista för den enheten. Om inga ytterligare reservdelar finns tillgängliga betyder det att den aktuella enheten måste köpas som en helhet på grund av service- eller installationskrav.
1 Electric drive unit SPS100/110/120e
DIN 912 - M3 x 6
Position indicator protection ring
O-ring
Position indicator cover
Position indicator arrow
DIN 7991 - M6x25 A4
Breathable vent M12x1,5
Encoder cable kit
Encoder Multiturn SE70
Position indicator shaft - Upper part
DIN 912 - M10 x 55
Nord-lock M10
Connector
HC-COM-BWS-EL-AL - Housing
HC-COM-Q4/2-I-CT-M - Contact insert
KMT5
DIN 625 SKF -6004
DIN 471 - 20 x 1,2
2 Gear drive unit SPS100E
Cylinder head cap screw
HFUC_100_120_2A_GR
O-ring
Cylinder head cap screw
Nord-lock
O-ring
Bolt
Hex Nut
Curved spring washer
Emergency lock sticker
Hexagon socket countersunk screw
BSP gasket
DIN 908 w/ magnet
Cylinder head cap screw
O-ring
O-ring
Double lip seal 320x335x10,8 SPU
Lip Seal 320x330x4,2 SPU
Oil plug
SPSE Ground Bond Wire M10 L=150
Ansvarsfriskrivning
Sleipners garantier gäller endast om original reservdelar används. Installatören har ensam ansvaret för monteringen av reservdelarna. Montera inte reservdelar såvida du inte har full kunskap och kompetens. Om reservdelen är felaktigt monterad är Sleipner Group inte ansvarig för eventuella skador som uppstår.
Informationen i dokumentet var korrekt när det publicerades. Sleipner Group tar dock inte ansvar för eventuella felaktigheter eller bortfall. Kontinuerlig produktförbättring kan ändra produktspecifikationerna utan föregående meddelande. Följaktligen kan Sleipner Group inte ta ansvar för eventuella skillnader mellan produkt och dokument.
Typical power consumption
At anchor complete system (both actuators together)
| Maximum | Medium to big waves | Small to medium waves | |
|---|---|---|---|
| Roll Time | 100% stabilisation effort(kW) | 66% stabilisation effort(kW) | 33% stabilisation effort(kW) |
| 4.0sec | 8.15 | 8.15 | 0.87 |
| 4.5sec | 7.59 | 3.96 | 0.91 |
| 5.0sec | 6.79 | 3.77 | 0.92 |
| 5.5sec | 6.29 | 3.48 | 0.93 |
| 6.0sec | 5.71 | 3.20 | 0.91 |
| 6.5sec | 5.43 | 2.99 | 0.91 |
| Maximum | Medium to big waves | Small to medium waves | |
|---|---|---|---|
| Roll Time | 100% stabilisation effort(kW) | 66% stabilisation effort(kW) | 33% stabilisation effort(kW) |
| 4.0sec | 10.42 | 4.05 | 0.85 |
| 4.5sec | 10.04 | 4.23 | 0.85 |
| 5.0sec | 9.35 | 4.33 | 0.85 |
| 5.5sec | 8.63 | 4.31 | 0.85 |
| 6.0sec | 7.98 | 4.1 | 0.85 |
| 6.5sec | 7.69 | 3.84 | 0.85 |
Peak power per actuator: 14,0kW
Notice:
This depends on many factors, including the boat's roll period, the size of the stabilizer system for the boat, and the sea state. Typically, small to medium waves are the most common conditions to anchor comfortably in.
-
