Aktuator för Vector Fins™
SPS60E AC Electric Stabilizer Actuator
230-1ph/400-3ph VAC
-
ANY SPEED
Vector Fins™ är det enda högpresterande stabilisatorsystemet för cruising och ankring. Fenornas konkava form skapar multilateral kraftriktning vilket förbättrar stabiliseringen av fartyget medan det ligger för ankare. Det unika med designen blir också extra märkbar under drift eftersom den förbättras i effektivitet när hastigheten ökar. Tester till havs har visat att Vector Fins™ är upp till 50% effektivare vid ankare och kan minska fartygets rullande rörelser med upp till 95% under fart.
-
360° INSTALLATION
Designad för att passa i små och utmanande utrymmen, Vector Fins™ unika design med konisk axel gör att du kan använda utrymmet ombord för att installera aktuatorerna i valfri riktning och föra in fenorna i önskad position.
Artikelnummer: SPS60E
SPS60E-aktuatorn driver Sleipners Vector Fins™ på stora yachter i storleksklassen 19–24 meter, med exakt fenstyrning som minimerar rullning och ger en jämnare, stabilare åktur. Känd som en av de mest kompakta och energieffektiva aktuatorerna på marknaden, är den designad för enkel installation och sömlös integrering.
Drivs av 230V (enfas) eller 400V (trefas) AC, och SPS60E justerar fenornas position i realtid med hjälp av avancerade algoritmer, vilket gör den till det perfekta valet för stora yachter som kräver högpresterande stabilisering i en platsbesparande design.
Egenskaper
ANY SPEED
Vector Fins™ är det enda högpresterande stabilisatorsystemet för cruising och ankring. Fenornas konkava form skapar multilateral kraftriktning vilket förbättrar stabiliseringen av fartyget medan det ligger för ankare. Det unika med designen blir också extra märkbar under drift eftersom den förbättras i effektivitet när hastigheten ökar. Tester till havs har visat att Vector Fins™ är upp till 50% effektivare vid ankare och kan minska fartygets rullande rörelser med upp till 95% under fart.
360° INSTALLATION
Designad för att passa i små och utmanande utrymmen, Vector Fins™ unika design med konisk axel gör att du kan använda utrymmet ombord för att installera aktuatorerna i valfri riktning och föra in fenorna i önskad position.

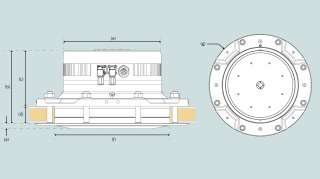

| Main power | Value |
|---|---|
| Power supply | 230V AC 1ϕ, 400V AC 3ϕ |
| Electric fin actuator power consumption | Value |
|---|---|
| Peak power per actuator | 5.5 |
| Features | Value |
|---|---|
| 360° Installation | Ja |
| Any Speed | Ja |
| Patented noise reduction | Ja |
| Plug and play signal cables | Ja |
| 4-fin configuration available | Ja |
| Dynamic position mode | Ja |
| Eco mode | Ja |
| Dock mode | Ja |
| On water service possible | Ja |
| Instant on | Ja |
| Coordinated turn control | Ja |
| Dimensions | Value |
|---|---|
| (a) | 16.8mm / 0.66in |
| (b) | 232mm / 9.13in |
| (c) | 175mm / 6.89in |
| (d) | 60mm / 2.36in |
| ØE | 350mm / 13.78in |
| ØF | 408mm / 16.06in |
| ØG | 564mm / 22.20in |
| Ideal vessel integration | Value |
|---|---|
| Typical vessel class | Motorbåt, Yrkesbåt |
| Typical vessel size | 19-24m / 62.34-78.74ft |
| Product weight | Value |
|---|---|
| Net weight | 118kg / 260.15lbs |
-
STP.file SPS60E AC - V4-15 Vector fin Starboard - simplified 3D
CAD FileEngelskastp -
STP.file SPS60E AC - V4-15 Vector fin Port - simplified 3D
CAD FileEngelskastp -
Brochure Electric Vector Fins
Product catalogue & brochuresEngelskapdf -
Installation Manual, eVision Stabilizer (SPS60E, SPS80E)
Installation ManualEngelskapdf -
STP.file SPS60E - V3-14 Starboard AC version - simplified
CAD FileEngelskastp -
User Manual, Electric Stabilizers
User ManualEngelskapdf -
STP.file SPS60E V4-12HS Starboard AC version - simplified
CAD FileEngelskastp -
STP.file SPS60E V4-12HS Port AC version - simplified
CAD FileEngelskastp -
Design and Installation Planning Guide for eVision Stabilizers
Sales Documentation, Marketing DocumentationEngelskapdf -
User Manual, SPS-E
User ManualEngelskapdf -
STP.file SPS60E - V3-14 Port AC version - simplified
CAD FileEngelskastp
SPS60E AC Electric Stabilizer Actuator
Guide till navigering av reservdelar
Nedan ser du toppnivå av reservdelsenheter tillgängliga för dig. Om du önskar en komponent inom den presenterade enheten, klicka på namnetiketten under bilden för att komma till en detaljerad reservdelslista för den enheten. Om inga ytterligare reservdelar finns tillgängliga betyder det att den aktuella enheten måste köpas som en helhet på grund av service- eller installationskrav.
1 Electric drive unit SPS60E
DIN 912 - M3 x 6
Position indicator protection ring
O-ring
Position indicator cover
Position indicator arrow
DIN 7991 - M6x20 A4
Breathable vent M12x1,5
Protection top cover painted
Encoder cable kit
Encoder Multiturn SE70
DIN 3771 - 266 x 3
DIN 912 - M10 x 35
Nord-lock M10
Position indicator shaft
KMT 4
DIN 625 SKF -6203
DIN 471 - 17x1 C 75 S
Connector
Connector
2 Gear Drive unit SPS60E
DIN 912 - M10 x 50mm 12.9
Harmonic Drive CSG58 - 120 ratio
DIN 912 - M10 x 25mm A2
Nord-lock M10 A4
DIN 3771 - 214,5 x 3mm - FKM 75-80
DIN 3771 - 307 x 3mm FKM 75-80
DIN 912 - M14 x 35mm 12.9
DIN 934 - M20 A4
DIN 128 - A20 A4
Emergency lock sticker
DIN 7991 - M20x130mm A4
SPSE Ground Bond Wire M10 L=150
Oil plug
BSP gasket
DIN 908 w/ magnet
DIN 3771 - 250 x 3mm FKM 75-80
DIN 3771 - 284 x 3mm - FKM 75-80
DIN 912 - M10 x 45mm A4
Lip seal 200x210x4,2 SPU
Double lip seal Ø200x215x10,8 SPU
Ansvarsfriskrivning
Sleipners garantier gäller endast om original reservdelar används. Installatören har ensam ansvaret för monteringen av reservdelarna. Montera inte reservdelar såvida du inte har full kunskap och kompetens. Om reservdelen är felaktigt monterad är Sleipner Group inte ansvarig för eventuella skador som uppstår.
Informationen i dokumentet var korrekt när det publicerades. Sleipner Group tar dock inte ansvar för eventuella felaktigheter eller bortfall. Kontinuerlig produktförbättring kan ändra produktspecifikationerna utan föregående meddelande. Följaktligen kan Sleipner Group inte ta ansvar för eventuella skillnader mellan produkt och dokument.
Typical power consumption
At anchor complete system (both actuators together)
| Maximum | Medium to big waves | Small to medium waves | |
|---|---|---|---|
| Roll Time | 100% stabilisation effort(kW) | 66% stabilisation effort(kW) | 33% stabilisation effort(kW) |
| 3.0sec | 2.11 | 1.00 | 0.24 |
| 3.5sec | 2.05 | 1.05 | 0.24 |
| 4.0sec | 1.87 | 1.09 | 0.25 |
| 4.5sec | 1.71 | 0.94 | 0.25 |
| 5.0sec | 1.52 | 0.86 | 0.26 |
| 5.5sec | 1.40 | 0.86 | 0.25 |
| 6.0sec | 1.28 | 0.79 | 0.26 |
| Maximum | Medium to big waves | Small to medium waves | |
|---|---|---|---|
| Roll Time | 100% stabilisation effort(kW) | 66% stabilisation effort(kW) | 33% stabilisation effort(kW) |
| 3.0sec | 2.58 | 1.15 | 0.30 |
| 3.5sec | 2.73 | 1.23 | 0.32 |
| 4.0sec | 2.50 | 1.27 | 0.31 |
| 4.5sec | 2.29 | 1.30 | 0.32 |
| 5.0sec | 2.05 | 1.20 | 0.33 |
| 5.5sec | 1.90 | 1.10 | 0.33 |
| 6.0sec | 1.74 | 1.01 | 0.33 |
| Maximum | Medium to big waves | Small to medium waves | |
|---|---|---|---|
| Roll Time | 100% stabilisation effort(kW) | 66% stabilisation effort(kW) | 33% stabilisation effort(kW) |
| 3.0sec | 3.17 | 1.37 | 0.35 |
| 3.5sec | 3.26 | 1.43 | 0.35 |
| 4.0sec | 3.06 | 1.50 | 0.35 |
| 4.5sec | 2.86 | 1.54 | 0.37 |
| 5.0sec | 2.51 | 1.42 | 0.37 |
| 5.5sec | 2.30 | 1.30 | 0.37 |
| 6.0sec | 2.13 | 1.20 | 0.38 |
Peak power per actuator: 5,5kW
Notice:
This depends on many factors, including the boat's roll period, the size of the stabilizer system for the boat, and the sea state. Typically, small to medium waves are the most common conditions to anchor comfortably in.
-
