Aktuator för Vector Fins™
SPS80E AC Electric Stabilizer Actuator
230/400VAC
-
ANY SPEED
Vector Fins™ är det enda högpresterande stabilisatorsystemet för cruising och ankring. Fenornas konkava form skapar multilateral kraftriktning vilket förbättrar stabiliseringen av fartyget medan det ligger för ankare. Det unika med designen blir också extra märkbar under drift eftersom den förbättras i effektivitet när hastigheten ökar. Tester till havs har visat att Vector Fins™ är upp till 50% effektivare vid ankare och kan minska fartygets rullande rörelser med upp till 95% under fart.
-
360° INSTALLATION
Designad för att passa i små och utmanande utrymmen, Vector Fins™ unika design med konisk axel gör att du kan använda utrymmet ombord för att installera aktuatorerna i valfri riktning och föra in fenorna i önskad position.
Artikelnummer: SPS80E
SPS80E-aktuatorn är drivkraften bakom Sleipners Vector Fins™ för yachter i storleksklassen 29–38 meter och ger kraftfull, realtidsstabilisering för att minska rullning och optimera komforten ombord. Känd för sin kompakta design och energieffektivitet, integreras SPS80E enkelt med yachtens system och levererar oöverträffad kontroll med minimalt platsbehov.
Drivs av 230V eller 400V (trefas) AC och justerar kontinuerligt fenornas position med avancerade algoritmer för att säkerställa stabilitet i alla sjöförhållanden, vilket gör den till en idealisk lösning för stora yachter.
Egenskaper
ANY SPEED
Vector Fins™ är det enda högpresterande stabilisatorsystemet för cruising och ankring. Fenornas konkava form skapar multilateral kraftriktning vilket förbättrar stabiliseringen av fartyget medan det ligger för ankare. Det unika med designen blir också extra märkbar under drift eftersom den förbättras i effektivitet när hastigheten ökar. Tester till havs har visat att Vector Fins™ är upp till 50% effektivare vid ankare och kan minska fartygets rullande rörelser med upp till 95% under fart.
360° INSTALLATION
Designad för att passa i små och utmanande utrymmen, Vector Fins™ unika design med konisk axel gör att du kan använda utrymmet ombord för att installera aktuatorerna i valfri riktning och föra in fenorna i önskad position.
| Main power | Value |
|---|---|
| Power supply | 400V AC 3ϕ, 230V AC 3ϕ |
| Protection standards | Value |
|---|---|
| Ingress protection | IP67 |
| Electric fin actuator power consumption | Value |
|---|---|
| Peak power per actuator kW | 8 |
| Features | Value |
|---|---|
| 360° Installation | Ja |
| Any Speed | Ja |
| Patented noise reduction | Ja |
| Industry leading efficiency | Ja |
| Plug and play signal cables | Ja |
| 4-fin configuration available | Ja |
| Dynamic position mode | Ja |
| Eco mode | Ja |
| Dock mode | Ja |
| On water service possible | Ja |
| Instant on | Ja |
| Coordinated turn control | Ja |

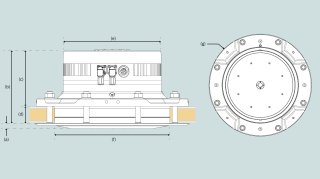

| Dimensions | Value |
|---|---|
| (a) | 20mm / 0in |
| (b) | 349mm / 13in |
| (c) | 247mm / 9in |
| (d) | 105mm / 4in |
| ØE | 475mm / 18in |
| ØF | 537mm / 21in |
| ØG | 705mm / 27in |
| Ideal vessel integration | Value |
|---|---|
| Typical vessel size 4-fin configuration | 45-60 |
| Typical vessel class | Motorbåt, Yrkesbåt |
| Typical vessel size | 29-38m / 95-124ft |
| Product weight | Value |
|---|---|
| Net weight | 296kg / 652lbs |
-
Installation Manual, eVision Stabilizer (SPS60E, SPS80E)
Installation ManualEngelskapdf -
Brochure Electric Vector Fins
Product catalogue & brochuresEngelskapdf -
PDF.file SPS80E-V4-26 Vector Fin - Stabilizatore
Technical drawingEngelskapdf -
Design and Installation Planning Guide for eVision Stabilizers
Sales Documentation, Marketing DocumentationEngelskapdf -
User Manual, SPS-E
User ManualEngelskapdf -
User Manual, Electric Stabilizers
User ManualEngelskapdf -
STP.file SPS80E V3-23 Starboard - simplified
CAD FileEngelskastp -
STP.file SPS80E V3-23 Port - simplified
CAD FileEngelskastp -
STP.file SPS80E V4-21HS Portboard - simplified
CAD FileEngelskastp -
STP.file SPS80E V4-21HS Starboard - simplified
CAD FileEngelskastp -
STP.file SPS80E V4-26 Portboard - simplified
CAD FileEngelskastp -
STP.file SPS80E V4-26 Starboard - simplified
CAD FileEngelskastp
SPS80E AC Electric Stabilizer Actuator
Guide till navigering av reservdelar
Nedan ser du toppnivå av reservdelsenheter tillgängliga för dig. Om du önskar en komponent inom den presenterade enheten, klicka på namnetiketten under bilden för att komma till en detaljerad reservdelslista för den enheten. Om inga ytterligare reservdelar finns tillgängliga betyder det att den aktuella enheten måste köpas som en helhet på grund av service- eller installationskrav.
1 Electric Drive unit SPS80E/SPS90E
DIN 912 - M3 x 6mm A2
Position indicator protection ring
O-ring
Position indicator cover
Position indicator arrow
DIN 7991 - M6x25 A4
Breathable vent M12x1,5
Encoder cable kit
Encoder Multiturn SE70
O-ring
Position indicator shaft
DIN 912 - M10 x 50 A2
Nord-lock M10 A4
DIN 471 - 17x1 C 75 S
DIN 625 SKF -6203
KMT 4
Connector
Connector
2 Gear Drive unit SPS80E
DIN 912 - M10 x 60
Harmonic Drive HFUC80 - 80 ratio (Matr. no.1060864 (PL))
DIN 3771 - 284 x 3 - FKM 75-80
DIN 912 - M10 x 40mm A2
Nord-lock M10
O-ring
DIN 912 - M16 x 45mm 12.9
DIN 934 - M20
DIN 128 - A20
Emergency lock sticker
M24 Hexagon socket countersunk screw
SPSE Ground Bond Wire M10 L=150
Oil plug
BSP gasket
DIN 908 w/ magnet
Lip seal Ø280x290x4,2 SPU
Double lip seal Ø280x295x10,8 SPU
O-ring
O-ring
DIN 912 - M10 x 45 A4
Ansvarsfriskrivning
Sleipners garantier gäller endast om original reservdelar används. Installatören har ensam ansvaret för monteringen av reservdelarna. Montera inte reservdelar såvida du inte har full kunskap och kompetens. Om reservdelen är felaktigt monterad är Sleipner Group inte ansvarig för eventuella skador som uppstår.
Informationen i dokumentet var korrekt när det publicerades. Sleipner Group tar dock inte ansvar för eventuella felaktigheter eller bortfall. Kontinuerlig produktförbättring kan ändra produktspecifikationerna utan föregående meddelande. Följaktligen kan Sleipner Group inte ta ansvar för eventuella skillnader mellan produkt och dokument.
Typical average power consumption
At anchor complete system (both actuators together)
| Maximum | Medium to big waves | Small to medium waves | |
|---|---|---|---|
| Roll Time | 100% stabilisation effort(kW) | 66% stabilisation effort(kW) | 33% stabilisation effort(kW) |
| 4.0sec | 5.86 | 2.59 | 0.46 |
| 4.5sec | 5.56 | 2.68 | 0.48 |
| 5.0sec | 4.89 | 2.56 | 0.48 |
| 5.5sec | 4.48 | 2.36 | 0.48 |
| 6.0sec | 4.11 | 2.17 | 0.49 |
| Maximum | Medium to big waves | Small to medium waves | |
|---|---|---|---|
| Roll Time | 100% stabilisation effort(kW) | 66% stabilisation effort(kW) | 33% stabilisation effort(kW) |
| 3.5sec | 6.4 | 2.4 | 0.47 |
| 4.0sec | 6.3 | 2.5 | 0.47 |
| 4.5sec | 6 | 2.6 | 0.47 |
| 5.0sec | 5.3 | 2.6 | 0.47 |
| 5.5sec | 4.9 | 2.4 | 0.47 |
| 6.0sec | 4.5 | 2.3 | 0.47 |
| Maximum | Medium to big waves | Small to medium waves | |
|---|---|---|---|
| Roll Time | 100% stabilisation effort(kW) | 66% stabilisation effort(kW) | 33% stabilisation effort(kW) |
| 3.5sec | 7.04 | 2.68 | 0.47 |
| 4.0sec | 6.76 | 2.73 | 0.46 |
| 4.5sec | 6.32 | 2.84 | 0.48 |
| 5.0sec | 5.70 | 2.81 | 0.48 |
| 5.5sec | 5.28 | 2.66 | 0.49 |
| 6.0sec | 4.83 | 2.44 | 0.49 |
| 6.5sec | 4.59 | 2.28 | 0.48 |
Peak power per actuator: 8.0kW
Notice:
This depends on many factors, including the boat's roll period, the size of the stabilizer system for the boat, and the sea state. Typically, small to medium waves are the most common conditions to anchor comfortably in.
-
