Bog- och akterpropeller
SRHP320 Retract G16
320kg thrust, 16cm³
-
PRO - VARIABLE SPEED CONTROL
Ett PRO™ bogpropellersystem gör att du kan använda just den effekt som krävs för din manöver. Den variabla hastighetskontrollen eliminerar onödigt ljud då du inte alltid behöver köra systemet 100% som är förknippat med ett standard på/av bogpropellersystem.
Med en dubbel uppsättning (för och akter) får du även den praktiska hållfunktion som gör att du kan ställa in ett konstant tryck som håller mot kaj.
-
S-LINK™
S-Link™ är ett CAN-baserat system som används för kommunikation mellan Sleipners produkter ombord på båten.
- Kompakta och vattentäta kontakter
- Nyckel och färgkodade kontakter för att säkerställa korrekt och enkel installation
- Olika kabellängder, förlängare och T-kontakter gör systemet skalbart och flexibelt att installera
-
Q-PROP™
Q-Prop™ propellern har uppmätt brusreducering på upp till 75% i kontrollerade miljöer. Den fembladiga snedställda propellern minskar ljudnivån samtidigt som den bibehåller exceptionell effektivitet. Vissa bogpropellermodeller är det t.o.m. ökning av dragkraften.
- Förväntad ljudreduktion i genomsnittliga installationer med 20-40%
- Uppgraderingssatser finns tillgängliga för de flesta Sleipner propellrar
-
SEALED DRIVE LUBRICATION
Bogpropellerns växelhus oljefyllt för livstidssmörjning och förseglat med en långtidsmekanisk tätning med keramik och kol för maximal säkerhet mot vatteninträngning.
-
FLEXIBLE COUPLING
Flexibel koppling skyddar drivlinan genom att kompensera för felinriktning mellan elmotorns axel och växelhuset.
-
TWIN COUNTER-ROTATING PROPELLERS
Två motroterande propellrar är det som ger mest kraft vid rätt förhållande i en minimal tunneldiameter. Detta system har vi på våra större bogpropellrar för maximal effekt. Vårt sortiment av motroterande modeller är favoriten bland ledande yachts byggare.
-
HYDRAULIC PRESSURE
Drivs av hydrauliskt oljetryck.
Artikelnummer: SRHP320/300TC-G16
The SRHP320 is a sturdy hydraulic retractable thruster suitable for cruiser-racers or flat-bottomed boats between 72-110 feet/ 22-34 meters. With its quick deployment, 320 kgs of thrust, and variable speed control, all you need to worry about when docking is getting the ropes ready.
Read more about the significant product features below.
Egenskaper
PRO - VARIABLE SPEED CONTROL
Ett PRO™ bogpropellersystem gör att du kan använda just den effekt som krävs för din manöver. Den variabla hastighetskontrollen eliminerar onödigt ljud då du inte alltid behöver köra systemet 100% som är förknippat med ett standard på/av bogpropellersystem.
Med en dubbel uppsättning (för och akter) får du även den praktiska hållfunktion som gör att du kan ställa in ett konstant tryck som håller mot kaj.
S-LINK™
S-Link™ är ett CAN-baserat system som används för kommunikation mellan Sleipners produkter ombord på båten.
- Kompakta och vattentäta kontakter
- Nyckel och färgkodade kontakter för att säkerställa korrekt och enkel installation
- Olika kabellängder, förlängare och T-kontakter gör systemet skalbart och flexibelt att installera
Q-PROP™
Q-Prop™ propellern har uppmätt brusreducering på upp till 75% i kontrollerade miljöer. Den fembladiga snedställda propellern minskar ljudnivån samtidigt som den bibehåller exceptionell effektivitet. Vissa bogpropellermodeller är det t.o.m. ökning av dragkraften.
- Förväntad ljudreduktion i genomsnittliga installationer med 20-40%
- Uppgraderingssatser finns tillgängliga för de flesta Sleipner propellrar
SEALED DRIVE LUBRICATION
Bogpropellerns växelhus oljefyllt för livstidssmörjning och förseglat med en långtidsmekanisk tätning med keramik och kol för maximal säkerhet mot vatteninträngning.
FLEXIBLE COUPLING
Flexibel koppling skyddar drivlinan genom att kompensera för felinriktning mellan elmotorns axel och växelhuset.
TWIN COUNTER-ROTATING PROPELLERS
Två motroterande propellrar är det som ger mest kraft vid rätt förhållande i en minimal tunneldiameter. Detta system har vi på våra större bogpropellrar för maximal effekt. Vårt sortiment av motroterande modeller är favoriten bland ledande yachts byggare.
HYDRAULIC PRESSURE
Drivs av hydrauliskt oljetryck.

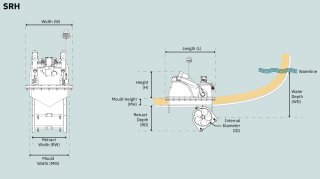

| Dimensions | Value |
|---|---|
| (H) Höjd | 455mm / 17.9in |
| (L) Längd | 843mm / 33.2in |
| (+L) Extra längd | 12mm / in |
| (W) Bredd | 580mm / 22.83in |
| (ID) Inre diameter | 300mm / 11.8in |
| (WD) Vattendjup | 300mm / 11.8in |
| (RD) Retract djup | 445mm / 17.5in |
| (RW) Retract bredd | 415mm / 16.3in |
| (MW) Ingjutningsbredd | 477mm / in |
| (MH) Ingjutningshöjd | 115mm / 4.5in |
| Flow rates | Value |
|---|---|
| 60% Flow rate | 32L/min / 8.47USG |
| 80% Flow rate | 36.9L/min / 9.76USG |
| 100% Flow rate | 41.3L/min / 10.93USG |
| Ideal vessel integration | Value |
|---|---|
| Typical vessel class | Segelbåt |
| Typical vessel size | 22-34m / 72-110ft |
| Installation capability | Value |
|---|---|
| Bogmontering | Ja |
| Aktermontering | Ja |
| Retract montering | Ja |
| Extern montering | Nej |
| Rörkapasitet | Nej |
| Motor | Value |
|---|---|
| Voltage electric motor | Hydraulisk |
| Effekt | 20kW / 27hp |
| Performance | Value |
|---|---|
| Items operating power source | Hydraulisk, Elektrisk |
| Port | Value |
|---|---|
| Port A/B | 22L, Metric DIN 2353 |
| Drain port | 1/4" BSP |
| Pressure rates | Value |
|---|---|
| 60% Pressure rate | 152Bar / 2204PSI |
| 80% Pressure rate | 202Bar / 2929PSI |
| 100% Pressure rate | 253Bar / 3669PSI |
| Product Features | Value |
|---|---|
| Intelligent Power Control | Nej |
| Q-Propeller | Ja |
| Single Propeller | Nej |
| Twin Propellers | Nej |
| Twin Counter Rotating Propellers | Ja |
| Gravity Feed Lubrication | Nej |
| Sealed Drive Lubrication | Ja |
| Galvanic Separation | Nej |
| IP - Ignition Protection | Nej |
| PRO - Variable Speed Control | Ja |
| S-Link | Ja |
| Analog | Nej |
| Flexible Coupling | Ja |
| Safe Start-Up | Nej |
| Quick Stop | Nej |
| Hydraulic Pressure | Ja |
| At Sea Service | Nej |
| Hold Thrust | Nej |
| Ceramic Seals | Nej |
| Patented Design | Nej |
| Safety | Value |
|---|---|
| Safety features | Flexible coupling between hydraulic-motor and driveshaft protects gearsystem if propeller jams. If using the original Sidepower panel, the panel shuts off automatically 6 minutes after last use. An integrated microprocessor monitors solenoids, reducing wear and risk of solenoid lock-in. Auto-stop of the thruster in case of accidental solenoid lock-in or if run signal is continuous for more than 3 minutes Depending on the panel type after a certain time not in use, the console will shut down and retract the thruster. (NB: the thruster will retract automatically when turned off .) |
| Thrust ratings | Value |
|---|---|
| At light duty thrust | 320kg / 705lbs |
| Vikt | Value |
|---|---|
| Net weight | 88kg / 194lbs |
-
DNV AiP Thruster retract composite housing SR Ø250 and Ø300
Conformity CertificateEngelskapdf -
DNV Type Approval Tunnel thruster
Conformity Certificate, Product sheetEngelskapdf -
STP.fil SRHP320/300TC-G23 Retract - open thruster Hydraulic
CAD FileEngelskastp -
XT.fil SRHP320/300TC-G23 Hyd. retract thruster - 3D simplified
CAD FileEngelskax-t -
STP.fil SRHP320/300TC-G23 Retract - closed thruster - simplified
CAD FileEngelskastp -
User Manual, SRH Pro (SRHP)
User ManualEngelskapdf -
Installation Manual, SRHP (240, 320)
Installation ManualEngelskapdf
SRHP320 Retract G16
Guide till navigering av reservdelar
Nedan ser du toppnivå av reservdelsenheter tillgängliga för dig. Om du önskar en komponent inom den presenterade enheten, klicka på namnetiketten under bilden för att komma till en detaljerad reservdelslista för den enheten. Om inga ytterligare reservdelar finns tillgängliga betyder det att den aktuella enheten måste köpas som en helhet på grund av service- eller installationskrav.
Hyd. motor 16 ccm
Cutting ring fitting
Hydr connection

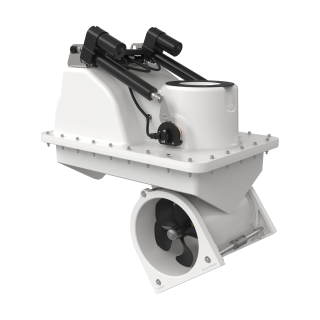

1 Retract mechanical SRV300 Common
DIN 912 - M4 x 12
Cable actuator
-1.png)
DIN 125 - A 13
DIN EN ISO 1234 - 3,2x20
Locking bolt
DIN 913 - M4 x 20
DIN 985 - M4x0,7
M4 x 25 A4
DIN 127 - A 4
DIN 125 - A 4,3
ISO 10642 - M4 x 30
Cable SRV/SRH 300
2 Retract Horizontal Shaft Kit - 300mm
DIN 7991 - M4x12 A4
Parallel key DIN 6885
Lifting arm PS
DIN 125 - A 29
Lifting arm SB
Position marker
DIN 912 - M5 x 8
3 Upper vertical drive shaft kit SRV300
DIN 912 - M6 x 20
DIN 125 - A 6,4
Tool for ball bearing mounting
DIN 471 - 25x1,2
SKF 2RS1W 61805-2RS1
DIN 472 - 35 x 1,5
DIN 3760 - AS - 25 x 35 x 7 - NBR - Stainless
Slide bearing
Vertical drive shaft Assembly
DIN EN ISO 1234 - 3,2x12
Lower drive shaft joint
DIN 7 - 10 x 32 m6
DIN 6885 - A 6 x 6 x 20
Pin Ø8 L46,2
4 Aluminiumanod SP/SE/SH 125 till 300
Alu anode
Bolt

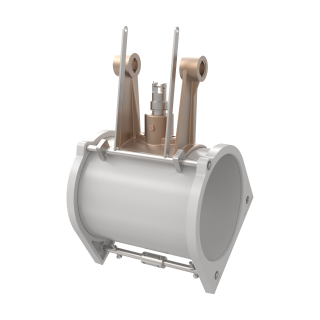

5 Tunnel kit retract Ø300mm TC, complete
DIN EN ISO 1234 - 3,2x20
DIN 3771 - 48,9 x 2,62 - NBR
Turn ring Ø45
Wype Ring
Tunnel bracket
DIN EN ISO 1234 - 6,3x44
DIN EN ISO 1234 - 3,2x12
Ø8 x 46,2 mm
Lower drive shaft joint
DIN 7 - 10 x 32 m6
O-ring 12,5 x 1,8
Blind plug
Tunnel
Bushing for drive pins
6 Horizontal shaft sealing bushing kit
DIN EN ISO 1234 - 3,2x20
Sleeve bearing Ø50 ø45 L50
DIN 3771 - 48,9 x 2,62 - NBR
Turn ring Ø45
Wype Ring
Sleeve bearing Ø32 Ø28 L20
Thrust Washer Ø48 Ø28 W=1,5 8Igludur X)
DIN EN ISO 1234 - 6,3x44 (A4)
Pin Ø8 L46,2
DIN EN ISO 1234 - 3,2x12 (A4)
7 Retract ring kit Ø300mm
Sleeve bearing
Thrust washer
DIN 933 - M10 x 20 (A4)
DIN 934 - M10 (A4)
DIN 7991 - M10x70 A4
Connecting rod
Twist ring
DIN 125 - A 10,5 (A4)
DIN 985 - M10x1,5 (A4)
8 Gearleg SRV300 replacement kit
Bushing for drive pins
9 Gearleg SRV300TC w/out propeller
DIN 912 - M10 x 60
DIN 127 - A 10
DIN 125 - A 10,5
Bolt w/copper gasket
DIN 125 - A 17
DIN 985 - M16x2
10 Service kit retract 300mm
Wyper ring
O-ring 41,28x3,53
DIN 3760 - AS - 40 x 50 x 7 - NBR - Stainless
Inverted Internal Circlip DIN 5008 50x2
O-ring Ø50x4
Ansvarsfriskrivning
Sleipners garantier gäller endast om original reservdelar används. Installatören har ensam ansvaret för monteringen av reservdelarna. Montera inte reservdelar såvida du inte har full kunskap och kompetens. Om reservdelen är felaktigt monterad är Sleipner Group inte ansvarig för eventuella skador som uppstår.
Informationen i dokumentet var korrekt när det publicerades. Sleipner Group tar dock inte ansvar för eventuella felaktigheter eller bortfall. Kontinuerlig produktförbättring kan ändra produktspecifikationerna utan föregående meddelande. Följaktligen kan Sleipner Group inte ta ansvar för eventuella skillnader mellan produkt och dokument.
-
