Bog- och akterpropeller
ERV130 eVision retract bow/stern thruster 24V
130kg variable thrust
-
PRO - VARIABLE SPEED CONTROL
Ett PRO™ bogpropellersystem gör att du kan använda just den effekt som krävs för din manöver. Den variabla hastighetskontrollen eliminerar onödigt ljud då du inte alltid behöver köra systemet 100% som är förknippat med ett standard på/av bogpropellersystem.
Med en dubbel uppsättning (för och akter) får du även den praktiska hållfunktion som gör att du kan ställa in ett konstant tryck som håller mot kaj.
-
S-LINK™
S-Link™ är ett CAN-baserat system som används för kommunikation mellan Sleipners produkter ombord på båten.
- Kompakta och vattentäta kontakter
- Nyckel och färgkodade kontakter för att säkerställa korrekt och enkel installation
- Olika kabellängder, förlängare och T-kontakter gör systemet skalbart och flexibelt att installera
-
Q-PROP™
Q-Prop™ propellern har uppmätt brusreducering på upp till 75% i kontrollerade miljöer. Den fembladiga snedställda propellern minskar ljudnivån samtidigt som den bibehåller exceptionell effektivitet. Vissa bogpropellermodeller är det t.o.m. ökning av dragkraften.
- Förväntad ljudreduktion i genomsnittliga installationer med 20-40%
- Uppgraderingssatser finns tillgängliga för de flesta Sleipner propellrar
-
OVERHEAT PROTECTION
Automatisk detektering av överhettning av interna komponenter. När en förhöjd temperatur upptäcks stängs enheten automatiskt av för att förhindra farlig överhettning.
-
GALVANIC SEPARATION
Delar under båten som utsätts för havsvatten är galvaniskt isolerade från elsystemet ombord, vilket eliminerar krypströmmar.
-
SEALED DRIVE LUBRICATION
Bogpropellerns växelhus oljefyllt för livstidssmörjning och förseglat med en långtidsmekanisk tätning med keramik och kol för maximal säkerhet mot vatteninträngning.
-
FLEXIBLE COUPLING
Flexibel koppling skyddar drivlinan genom att kompensera för felinriktning mellan elmotorns axel och växelhuset.
-
TWIN PROPELLERS
Dubbla propellrar kan ge mer kraft än modeller med en propeller, jämfört i samma tunneldiameter. Vi använder detta system i våra mellanmodeller, där hög dragkraft krävs i små tunneldiametrar. Tack vare den kompakta designen och höga prestanda har de modellerna med dubbla propellrar blivit det populäraste valet bland båtbyggare över hela världen.
-
DC ELECTRICAL CURRENT
Drivs av likström.
Artikelnummer: ERV130/250T-24V
ERV130 är en mycket effektiv, lätt och kompakt nedfellbar bogpropeller, lämplig för båtar mellan 42-62 fot. Den integrerade växelriktaren för steglös hastighetskontroll gör installationen snabb och enkel.
ERV130 har den nya 6-fas PMSM synkronmotorn gjord specifikt för använding av bogpropeller och leverar prestanda och körtid som aldrig tidligare setts in en likström (DC) bogpropeller. ERV-enheten är utformad för vertikal installation, vilket gör den perfekt för båtar med tillgängligt höjdutrymme.
- Upp till 50% lättare
- Kompakt design
- Branschledande körtid
- Aktiv luftkylning
Egenskaper
PRO - VARIABLE SPEED CONTROL
Ett PRO™ bogpropellersystem gör att du kan använda just den effekt som krävs för din manöver. Den variabla hastighetskontrollen eliminerar onödigt ljud då du inte alltid behöver köra systemet 100% som är förknippat med ett standard på/av bogpropellersystem.
Med en dubbel uppsättning (för och akter) får du även den praktiska hållfunktion som gör att du kan ställa in ett konstant tryck som håller mot kaj.
S-LINK™
S-Link™ är ett CAN-baserat system som används för kommunikation mellan Sleipners produkter ombord på båten.
- Kompakta och vattentäta kontakter
- Nyckel och färgkodade kontakter för att säkerställa korrekt och enkel installation
- Olika kabellängder, förlängare och T-kontakter gör systemet skalbart och flexibelt att installera
Q-PROP™
Q-Prop™ propellern har uppmätt brusreducering på upp till 75% i kontrollerade miljöer. Den fembladiga snedställda propellern minskar ljudnivån samtidigt som den bibehåller exceptionell effektivitet. Vissa bogpropellermodeller är det t.o.m. ökning av dragkraften.
- Förväntad ljudreduktion i genomsnittliga installationer med 20-40%
- Uppgraderingssatser finns tillgängliga för de flesta Sleipner propellrar
OVERHEAT PROTECTION
Automatisk detektering av överhettning av interna komponenter. När en förhöjd temperatur upptäcks stängs enheten automatiskt av för att förhindra farlig överhettning.
GALVANIC SEPARATION
Delar under båten som utsätts för havsvatten är galvaniskt isolerade från elsystemet ombord, vilket eliminerar krypströmmar.
SEALED DRIVE LUBRICATION
Bogpropellerns växelhus oljefyllt för livstidssmörjning och förseglat med en långtidsmekanisk tätning med keramik och kol för maximal säkerhet mot vatteninträngning.
FLEXIBLE COUPLING
Flexibel koppling skyddar drivlinan genom att kompensera för felinriktning mellan elmotorns axel och växelhuset.
TWIN PROPELLERS
Dubbla propellrar kan ge mer kraft än modeller med en propeller, jämfört i samma tunneldiameter. Vi använder detta system i våra mellanmodeller, där hög dragkraft krävs i små tunneldiametrar. Tack vare den kompakta designen och höga prestanda har de modellerna med dubbla propellrar blivit det populäraste valet bland båtbyggare över hela världen.
DC ELECTRICAL CURRENT
Drivs av likström.
| Battery | Value |
|---|---|
| Operational voltage | ["24V", ""] |
| Cold Cranking Amps (CCA) | Value |
|---|---|
| Minimum battery CCA (DIN) | 295 |
| Minimum battery CCA (SAE) | 561 |
| Minimum battery CCA (EN) | 502 |
| Compliance | Value |
|---|---|
| CE | Ja |
| UKCA | Ja |
| Current draw | Value |
|---|---|
| Standard current draw | 295A |

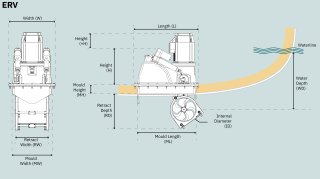

| Dimensions | Value |
|---|---|
| (H) Höjd | 389mm / 15.3in |
| (+H) Extra höjd | 120mm / 4.7in |
| (L) Längd | 687mm / 27.04in |
| (W) Bredd | 481mm / 18.9in |
| (ID) Inre diameter | 250mm / 9.84in |
| (WD) Vattendjup | 250mm / 9.84in |
| (RD) Retract djup | 378mm / 14.6in |
| (RW) Retract bredd | 349mm / 13.7in |
| (MW) Ingjutningsbredd | 417mm / 16.4in |
| (MH) Ingjutningshöjd | 98mm / 3.8in |
| Electrical Data Matrix | Value |
|---|---|
| Rek. säkring | ANL 250 |
| Ideal vessel integration | Value |
|---|---|
| Typical vessel class | Motorbåt, Segelbåt |
| Typical vessel size | 13-19m / 42-62ft |
| Installation capability | Value |
|---|---|
| Bogmontering | Ja |
| Aktermontering | Ja |
| Retract montering | Ja |
| Extern montering | Nej |
| Rörkapasitet | Nej |
| Motor | Value |
|---|---|
| Voltage electric motor | 24V DC |
| Effekt | 5.1kW / 6.8hp |
| Performance | Value |
|---|---|
| Items operating power source | Elektrisk |
| Product Features | Value |
|---|---|
| Intelligent Power Control | Nej |
| Q-Propeller | Ja |
| Single Propeller | Nej |
| Twin Propellers | Ja |
| Twin Counter Rotating Propellers | Nej |
| Gravity Feed Lubrication | Nej |
| Sealed Drive Lubrication | Ja |
| Galvanic Separation | Ja |
| IP - Ignition Protection | Nej |
| PRO - Variable Speed Control | Ja |
| S-Link | Ja |
| Analog | Nej |
| Splash-Proof | Nej |
| Flexible Coupling | Ja |
| Safe Start-Up | Nej |
| DC Electrical | Ja |
| Hold Thrust | Nej |
| Ceramic Seals | Ja |
| Patented Design | Nej |
| Intelligent Power Control Plus | Ja |
| Thrust ratings | Value |
|---|---|
| Tryckkraft vid 24V | 130kg / 284lbs |
| Tryckkraft vid 21V | 130kg / 284lbs |
| Vikt | Value |
|---|---|
| Net weight | 83.4kg / 183.9lbs |
-
DNV AiP Thruster retract composite housing SR Ø250 and Ø300
Conformity CertificateEngelskapdf -
User Manual, Retract E-Vision
User ManualEngelskapdf -
Installation Manual, ERV (130&170&210)
Installation ManualEngelskapdf -
STP.fil ERV130/250T-24V - eVision retract bow/stern thruster 24V - simplified
CAD FileEngelskastp -
PDF.fil ERV130/250T- (24-48V) metadata
Technical drawingEngelskapdf
ERV130 eVision retract bow/stern thruster 24V
Guide till navigering av reservdelar
Nedan ser du toppnivå av reservdelsenheter tillgängliga för dig. Om du önskar en komponent inom den presenterade enheten, klicka på namnetiketten under bilden för att komma till en detaljerad reservdelslista för den enheten. Om inga ytterligare reservdelar finns tillgängliga betyder det att den aktuella enheten måste köpas som en helhet på grund av service- eller installationskrav.
Adapter flange
Flexible coupling Ø20/Ø20
Bolt
Washer
Power cable-red L=800mm
Power cable-black L=800mm
Bolt
Spring washer
1 E130 eVision Motor 24V
Bolt
Spring lock washer
Lifting bracket
Parallel key

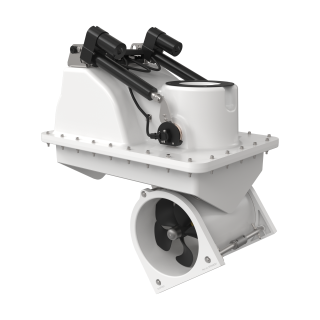

2 Retract mechanical SRV130/24V
Lifting arm complete SB
DIN 912 - M8 x 50
DIN 127 - A 8
DIN 125 - A 8,4
DIN 985 - M8 x 1,25
Flexible drive shaft
-1.png)
Cable actuator
Sensor cable SR
3 Top Cover 24V assembly
Top Cover eVision
Fan 24V
4 Powercable nut assembly
Nut
Spring washer
Washer
5 Front cover assembly
Bolt
Front Cover
M6 Lock plate
6 Aluminiumanod SP/SE/SH 125 till 300
Alu anode
Bolt
7 Gearleg SE130 w/out propeller
DIN 127 - A 10
DIN 125 - A 10,5
DIN 125 - A 17
DIN 985 - M16x2
Ansvarsfriskrivning
Sleipners garantier gäller endast om original reservdelar används. Installatören har ensam ansvaret för monteringen av reservdelarna. Montera inte reservdelar såvida du inte har full kunskap och kompetens. Om reservdelen är felaktigt monterad är Sleipner Group inte ansvarig för eventuella skador som uppstår.
Informationen i dokumentet var korrekt när det publicerades. Sleipner Group tar dock inte ansvar för eventuella felaktigheter eller bortfall. Kontinuerlig produktförbättring kan ändra produktspecifikationerna utan föregående meddelande. Följaktligen kan Sleipner Group inte ta ansvar för eventuella skillnader mellan produkt och dokument.
-
