Bog- och akterpropeller
ERV300 eVision retract bow/stern thruster 48V
300kg variable thrust
-
PRO - VARIABLE SPEED CONTROL
Ett PRO™ bogpropellersystem gör att du kan använda just den effekt som krävs för din manöver. Den variabla hastighetskontrollen eliminerar onödigt ljud då du inte alltid behöver köra systemet 100% som är förknippat med ett standard på/av bogpropellersystem.
Med en dubbel uppsättning (för och akter) får du även den praktiska hållfunktion som gör att du kan ställa in ett konstant tryck som håller mot kaj.
-
S-LINK™
S-Link™ är ett CAN-baserat system som används för kommunikation mellan Sleipners produkter ombord på båten.
- Kompakta och vattentäta kontakter
- Nyckel och färgkodade kontakter för att säkerställa korrekt och enkel installation
- Olika kabellängder, förlängare och T-kontakter gör systemet skalbart och flexibelt att installera
-
Q-PROP™
Q-Prop™ propellern har uppmätt brusreducering på upp till 75% i kontrollerade miljöer. Den fembladiga snedställda propellern minskar ljudnivån samtidigt som den bibehåller exceptionell effektivitet. Vissa bogpropellermodeller är det t.o.m. ökning av dragkraften.
- Förväntad ljudreduktion i genomsnittliga installationer med 20-40%
- Uppgraderingssatser finns tillgängliga för de flesta Sleipner propellrar
-
OVERHEAT PROTECTION
Automatisk detektering av överhettning av interna komponenter. När en förhöjd temperatur upptäcks stängs enheten automatiskt av för att förhindra farlig överhettning.
-
GALVANIC SEPARATION
Delar under båten som utsätts för havsvatten är galvaniskt isolerade från elsystemet ombord, vilket eliminerar krypströmmar.
-
GRAVITY FEED LUBRICATION
Bogpropellerns växelhus förses med olja från en separat behållare i båten och ovanför vattenlinjen. Detta genererar övertryck, vilket bidrar till effektiv tätning mot vatteninträngning samtidigt som den tillåter enkel åtkomst för oljebyte.
-
FLEXIBLE COUPLING
Flexibel koppling skyddar drivlinan genom att kompensera för felinriktning mellan elmotorns axel och växelhuset.
-
TWIN COUNTER-ROTATING PROPELLERS
Två motroterande propellrar är det som ger mest kraft vid rätt förhållande i en minimal tunneldiameter. Detta system har vi på våra större bogpropellrar för maximal effekt. Vårt sortiment av motroterande modeller är favoriten bland ledande yachts byggare.
-
DC ELECTRICAL CURRENT
Drivs av likström.
Artikelnummer: ERV300/300TC-48V
ERV300 är en mycket effektiv, lätt och kompakt nedfellbar bogpropeller, lämplig för båtar mellan 72-100 fot. Den integrerade växelriktaren för steglös hastighetskontroll gör installationen snabb och enkel.
ERV300 har den nya 6-fas PMSM synkronmotorn gjord specifikt för använding av bogpropeller och leverar prestanda och körtid som aldrig tidligare setts in en likström (DC) bogpropeller. ERV-enheten är utformad för vertikal installation, vilket gör den perfekt för båtar med tillgängligt höjdutrymme.
- Upp till 50% lättare
- Kompakt design
- Branschledande körtid
- Aktiv luftkylning
Egenskaper
PRO - VARIABLE SPEED CONTROL
Ett PRO™ bogpropellersystem gör att du kan använda just den effekt som krävs för din manöver. Den variabla hastighetskontrollen eliminerar onödigt ljud då du inte alltid behöver köra systemet 100% som är förknippat med ett standard på/av bogpropellersystem.
Med en dubbel uppsättning (för och akter) får du även den praktiska hållfunktion som gör att du kan ställa in ett konstant tryck som håller mot kaj.
S-LINK™
S-Link™ är ett CAN-baserat system som används för kommunikation mellan Sleipners produkter ombord på båten.
- Kompakta och vattentäta kontakter
- Nyckel och färgkodade kontakter för att säkerställa korrekt och enkel installation
- Olika kabellängder, förlängare och T-kontakter gör systemet skalbart och flexibelt att installera
Q-PROP™
Q-Prop™ propellern har uppmätt brusreducering på upp till 75% i kontrollerade miljöer. Den fembladiga snedställda propellern minskar ljudnivån samtidigt som den bibehåller exceptionell effektivitet. Vissa bogpropellermodeller är det t.o.m. ökning av dragkraften.
- Förväntad ljudreduktion i genomsnittliga installationer med 20-40%
- Uppgraderingssatser finns tillgängliga för de flesta Sleipner propellrar
OVERHEAT PROTECTION
Automatisk detektering av överhettning av interna komponenter. När en förhöjd temperatur upptäcks stängs enheten automatiskt av för att förhindra farlig överhettning.
GALVANIC SEPARATION
Delar under båten som utsätts för havsvatten är galvaniskt isolerade från elsystemet ombord, vilket eliminerar krypströmmar.
GRAVITY FEED LUBRICATION
Bogpropellerns växelhus förses med olja från en separat behållare i båten och ovanför vattenlinjen. Detta genererar övertryck, vilket bidrar till effektiv tätning mot vatteninträngning samtidigt som den tillåter enkel åtkomst för oljebyte.
FLEXIBLE COUPLING
Flexibel koppling skyddar drivlinan genom att kompensera för felinriktning mellan elmotorns axel och växelhuset.
TWIN COUNTER-ROTATING PROPELLERS
Två motroterande propellrar är det som ger mest kraft vid rätt förhållande i en minimal tunneldiameter. Detta system har vi på våra större bogpropellrar för maximal effekt. Vårt sortiment av motroterande modeller är favoriten bland ledande yachts byggare.
DC ELECTRICAL CURRENT
Drivs av likström.
| Battery | Value |
|---|---|
| Operational voltage | ["48V", ""] |
| Cold Cranking Amps (CCA) | Value |
|---|---|
| Minimum battery CCA (DIN) | 395 |
| Minimum battery CCA (SAE) | 751 |
| Minimum battery CCA (EN) | 672 |
| Compliance | Value |
|---|---|
| CE | Ja |
| UKCA | Ja |
| Current draw | Value |
|---|---|
| Standard current draw | 395A |

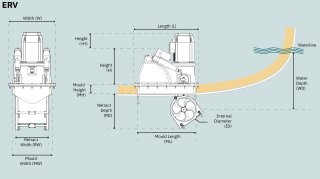

| Dimensions | Value |
|---|---|
| (H) Höjd | 453mm / 17.8in |
| (+H) Extra höjd | 117mm / 4.6in |
| (L) Längd | 843mm / 33.19in |
| (W) Bredd | 580mm / 22.83in |
| (ID) Inre diameter | 300mm / 11.81in |
| (WD) Vattendjup | 300mm / 11.81in |
| (RD) Retract djup | 454mm / 17.9in |
| (RW) Retract bredd | 415mm / 16.34in |
| (MW) Ingjutningsbredd | 486mm / 19.1in |
| (MH) Ingjutningshöjd | 115mm / 4.5in |
| Electrical Data Matrix | Value |
|---|---|
| Rek. säkring | ANL 355 |
| Ideal vessel integration | Value |
|---|---|
| Typical vessel class | Motorbåt, Segelbåt |
| Typical vessel size | 22-30m / 72-100ft |
| Installation capability | Value |
|---|---|
| Bogmontering | Ja |
| Aktermontering | Ja |
| Retract montering | Ja |
| Extern montering | Nej |
| Rörkapasitet | Nej |
| Motor | Value |
|---|---|
| Voltage electric motor | 48V DC |
| Effekt | 15kW / 20hp |
| Performance | Value |
|---|---|
| Items operating power source | Elektrisk |
| Product Features | Value |
|---|---|
| Intelligent Power Control | Nej |
| Q-Propeller | Ja |
| Single Propeller | Nej |
| Twin Propellers | Nej |
| Twin Counter Rotating Propellers | Ja |
| Gravity Feed Lubrication | Ja |
| Sealed Drive Lubrication | Nej |
| Galvanic Separation | Ja |
| IP - Ignition Protection | Nej |
| PRO - Variable Speed Control | Ja |
| S-Link | Ja |
| Analog | Nej |
| Splash-Proof | Nej |
| Flexible Coupling | Ja |
| Safe Start-Up | Nej |
| DC Electrical | Ja |
| Hold Thrust | Nej |
| Ceramic Seals | Nej |
| Patented Design | Nej |
| Intelligent Power Control Plus | Ja |
| Thrust ratings | Value |
|---|---|
| Tryckkraft vid 48V | 300kg / 661lbs |
| Tryckkraft vid 42V | 300kg / 661lbs |
| Vikt | Value |
|---|---|
| Net weight | 122.3kg / 269.6lbs |
-
DNV AiP Thruster retract composite housing SR Ø250 and Ø300
Conformity CertificateEngelskapdf -
STP.file ERV300/300TC-48V Open thruster - simplified
CAD FileEngelskastp -
STL.file ERV300/300TC-48V open thruster - simplified
CAD FileEngelskastl -
User Manual, Retract E-Vision
User ManualEngelskapdf -
PDF.file ERV300/300TC-48V metadata
Technical drawingEngelskapdf -
STL.file ERV300/300TC-48V closed thruster - simplified
CAD FileEngelskastl -
DNV Type Approval Tunnel thruster
Conformity Certificate, Product sheetEngelskapdf -
Installation Manual, ERV (300)
Installation ManualEngelskapdf
ERV300 eVision retract bow/stern thruster 48V
Guide till navigering av reservdelar
Nedan ser du toppnivå av reservdelsenheter tillgängliga för dig. Om du önskar en komponent inom den presenterade enheten, klicka på namnetiketten under bilden för att komma till en detaljerad reservdelslista för den enheten. Om inga ytterligare reservdelar finns tillgängliga betyder det att den aktuella enheten måste köpas som en helhet på grund av service- eller installationskrav.
Bolt
Spring washer
Washer
1 E300 eVision Motor 48V
Bolt
Spring lock washer
Lifting bracket
Top Cover assembly
Parallel key

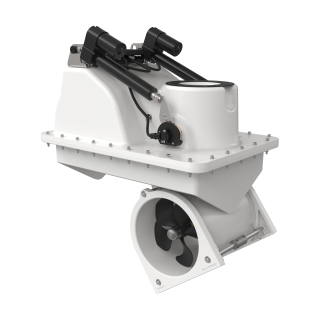

2 Retract mechanical SRV300 Common
DIN 912 - M4 x 12
Cable actuator
-1.png)
DIN 125 - A 13
DIN EN ISO 1234 - 3,2x20
Locking bolt
DIN 913 - M4 x 20
DIN 985 - M4x0,7
M4 x 25 A4
DIN 127 - A 4
DIN 125 - A 4,3
ISO 10642 - M4 x 30
Cable SRV/SRH 300
3 Powercable nut assembly
Nut
Spring washer
Washer
4 Front cover assembly
Bolt
Front Cover
M6 Lock plate
5 Retract Horizontal Shaft Kit - 300mm
DIN 7991 - M4x12 A4
Parallel key DIN 6885
Lifting arm PS
DIN 125 - A 29
Lifting arm SB
Position marker
DIN 912 - M5 x 8
6 Upper vertical drive shaft kit SRV300
DIN 912 - M6 x 20
DIN 125 - A 6,4
Tool for ball bearing mounting
DIN 471 - 25x1,2
SKF 2RS1W 61805-2RS1
DIN 472 - 35 x 1,5
DIN 3760 - AS - 25 x 35 x 7 - NBR - Stainless
Slide bearing
Vertical drive shaft Assembly
DIN EN ISO 1234 - 3,2x12
Lower drive shaft joint
DIN 7 - 10 x 32 m6
DIN 6885 - A 6 x 6 x 20
Pin Ø8 L46,2
7 Aluminiumanod SP/SE/SH 125 till 300
Alu anode
Bolt
8 Tunnel kit retract Ø300mm TC, complete
DIN EN ISO 1234 - 3,2x20
DIN 3771 - 48,9 x 2,62 - NBR
Turn ring Ø45
Wype Ring
Tunnel bracket
DIN EN ISO 1234 - 6,3x44
DIN EN ISO 1234 - 3,2x12
Ø8 x 46,2 mm
Lower drive shaft joint
DIN 7 - 10 x 32 m6
O-ring 12,5 x 1,8
Blind plug
Tunnel
Bushing for drive pins
9 Horizontal shaft sealing bushing kit
DIN EN ISO 1234 - 3,2x20
Sleeve bearing Ø50 ø45 L50
DIN 3771 - 48,9 x 2,62 - NBR
Turn ring Ø45
Wype Ring
Sleeve bearing Ø32 Ø28 L20
Thrust Washer Ø48 Ø28 W=1,5 8Igludur X)
DIN EN ISO 1234 - 6,3x44 (A4)
Pin Ø8 L46,2
DIN EN ISO 1234 - 3,2x12 (A4)
10 Retract ring kit Ø300mm
Sleeve bearing
Thrust washer
DIN 933 - M10 x 20 (A4)
DIN 934 - M10 (A4)
DIN 7991 - M10x70 A4
Connecting rod
Twist ring
DIN 125 - A 10,5 (A4)
DIN 985 - M10x1,5 (A4)
11 Gearleg SRV300 replacement kit
Bushing for drive pins
12 Gearleg SRV300TC w/out propeller
DIN 912 - M10 x 60
DIN 127 - A 10
DIN 125 - A 10,5
Bolt w/copper gasket
DIN 125 - A 17
DIN 985 - M16x2
13 Service kit retract 300mm
Wyper ring
O-ring 41,28x3,53
DIN 3760 - AS - 40 x 50 x 7 - NBR - Stainless
Inverted Internal Circlip DIN 5008 50x2
O-ring Ø50x4
Ansvarsfriskrivning
Sleipners garantier gäller endast om original reservdelar används. Installatören har ensam ansvaret för monteringen av reservdelarna. Montera inte reservdelar såvida du inte har full kunskap och kompetens. Om reservdelen är felaktigt monterad är Sleipner Group inte ansvarig för eventuella skador som uppstår.
Informationen i dokumentet var korrekt när det publicerades. Sleipner Group tar dock inte ansvar för eventuella felaktigheter eller bortfall. Kontinuerlig produktförbättring kan ändra produktspecifikationerna utan föregående meddelande. Följaktligen kan Sleipner Group inte ta ansvar för eventuella skillnader mellan produkt och dokument.
-
