Bog- och akterpropeller
SRHP650 retract thruster hydraulic BA45
650kg thrust, 45cm³
-
PRO - VARIABLE SPEED CONTROL
Ett PRO™ bogpropellersystem gör att du kan använda just den effekt som krävs för din manöver. Den variabla hastighetskontrollen eliminerar onödigt ljud då du inte alltid behöver köra systemet 100% som är förknippat med ett standard på/av bogpropellersystem.
Med en dubbel uppsättning (för och akter) får du även den praktiska hållfunktion som gör att du kan ställa in ett konstant tryck som håller mot kaj.
-
PATENTED DESIGN
Sleipner återinvesterar för att utveckla och erbjuda den senaste tekniken inom marina framsteg. Patenterade unika produkter är revolutionerande och säljs exklusivt av Sleipner.
-
S-LINK™
S-Link™ är ett CAN-baserat system som används för kommunikation mellan Sleipners produkter ombord på båten.
- Kompakta och vattentäta kontakter
- Nyckel och färgkodade kontakter för att säkerställa korrekt och enkel installation
- Olika kabellängder, förlängare och T-kontakter gör systemet skalbart och flexibelt att installera
-
FLEXIBLE COUPLING
Flexibel koppling skyddar drivlinan genom att kompensera för felinriktning mellan elmotorns axel och växelhuset.
-
TWIN COUNTER-ROTATING PROPELLERS
Två motroterande propellrar är det som ger mest kraft vid rätt förhållande i en minimal tunneldiameter. Detta system har vi på våra större bogpropellrar för maximal effekt. Vårt sortiment av motroterande modeller är favoriten bland ledande yachts byggare.
Artikelnummer: SRHP650/386TC-BA45
SRHP650 är en kraftfull och innovativ bogpropeller, designad för en rad olika fartyg—från stora segelbåtar och lyxjakter till snabbgående passagerarfärjor. Tack vare ett integrerat system för proportionell dragkraft är installationen av en SRHP650 både smidig och enkel.
Utrustad med ett patenterat växelhus, optimerat för hydrodynamik, kan SRHP650 leverera en imponerande dragkraft på upp till 650 kg.
Huvudfunktioner:
- Dragkraft på upp till 650 kg.
- Flexibla installationsalternativ.
- Patenterad, utrymmessprande och innovativ design.
- Förstärkt säkerhet med dubbla tunnel-låssystem.
Egenskaper
PRO - VARIABLE SPEED CONTROL
Ett PRO™ bogpropellersystem gör att du kan använda just den effekt som krävs för din manöver. Den variabla hastighetskontrollen eliminerar onödigt ljud då du inte alltid behöver köra systemet 100% som är förknippat med ett standard på/av bogpropellersystem.
Med en dubbel uppsättning (för och akter) får du även den praktiska hållfunktion som gör att du kan ställa in ett konstant tryck som håller mot kaj.
PATENTED DESIGN
Sleipner återinvesterar för att utveckla och erbjuda den senaste tekniken inom marina framsteg. Patenterade unika produkter är revolutionerande och säljs exklusivt av Sleipner.
S-LINK™
S-Link™ är ett CAN-baserat system som används för kommunikation mellan Sleipners produkter ombord på båten.
- Kompakta och vattentäta kontakter
- Nyckel och färgkodade kontakter för att säkerställa korrekt och enkel installation
- Olika kabellängder, förlängare och T-kontakter gör systemet skalbart och flexibelt att installera
FLEXIBLE COUPLING
Flexibel koppling skyddar drivlinan genom att kompensera för felinriktning mellan elmotorns axel och växelhuset.
TWIN COUNTER-ROTATING PROPELLERS
Två motroterande propellrar är det som ger mest kraft vid rätt förhållande i en minimal tunneldiameter. Detta system har vi på våra större bogpropellrar för maximal effekt. Vårt sortiment av motroterande modeller är favoriten bland ledande yachts byggare.
| Main power | Value |
|---|---|
| Power supply | Hydraulisk |
| System controller power | Value |
|---|---|
| Nominal voltage system controller | 24V DC |
| Recommended fuse rating system controller | 30A |
| Alarms | Value |
|---|---|
| Alarm notification | Via the product's control device |
| Thrust ratings | Value |
|---|---|
| Heavy duty thrust, nominal | 500kg / 1102lbs |
| Light duty thrust, nominal | 650kg / 1433lbs |
| Features | Value |
|---|---|
| Q-Propeller | Nej |
| Twin Propellers | Nej |
| Twin Counter Rotating Propellers | Ja |
| Gravity Feed Lubrication | Nej |
| Sealed Drive Lubrication | Nej |
| Galvanic Separation | Nej |
| IP - Ignition Protection | Nej |
| Variable Speed Control | Ja |
| S-Link | Ja |
| Overheat Protection | Nej |
| Flexible Coupling | Ja |
| Safe Start-Up / Child safety | Nej |
| Quick Stop | Nej |
| At Sea Gear Leg Oil Service | Nej |
| Hold Thrust | Nej |
| Patented Design | Ja |
| Physical properties | Value |
|---|---|
| Motor description | BA45 |

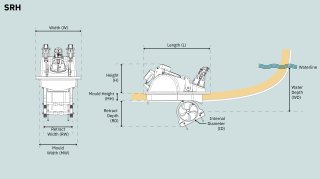

| Dimensions | Value |
|---|---|
| (H) Höjd | 587mm / 23.11in |
| (L) Längd | 1340mm / 52.76in |
| (W) Bredd | 800mm / 31.50in |
| (ID) Inre diameter | 386mm / 15.20in |
| (WD min.) Minimum Water Depth | 386mm / 15.20in |
| (T min.) Minimum godstjocklek rör | 10mm / 0.39in |
| (T max.) Maximum godstjocklek rör | 15mm / 0.59in |
| (RD) Retract djup | 355mm / 13.98in |
| (RW) Retract bredd | 548mm / 21.57in |
| (MW) Ingjutningsbredd | 651mm / 25.63in |
| (MH) Ingjutningshöjd | 148mm / 5.83in |
| Installation capability | Value |
|---|---|
| Bogmontering | Ja |
| Aktermontering | Ja |
| Retract montering | Ja |
| Extern montering | Nej |
| Rörkapasitet | Nej |
| Hydraulisk | Value |
|---|---|
| Cross over valve | Nej |
| Port specifications | Value |
|---|---|
| Port A/B | 3/4'' 600 PSI SAE J518/ISO6162 Code 62 |
| Port thread | 3/8'' UNC-2B 20 deep |
| Drain port | 3/4'' - 16 UNF |
| Flow rates | Value |
|---|---|
| 60% Flow rate | 85L/min |
| 80% Flow rate | 98L/min |
| 100% Flow rate | 110L/min |
| Pressure rates | Value |
|---|---|
| 60% Pressure rate | 164Bar |
| 80% Pressure rate | 219Bar |
| 100% Pressure rate | 274 Bar |
| Ideal vessel integration | Value |
|---|---|
| Typical vessel class | Motorbåt, Segelbåt |
| Typical vessel size | 25-46m / 82-151ft |
| Product weight | Value |
|---|---|
| Net weight | 300kg / 661.39lbs |
-
DNV Type Approval Tunnel thruster
Product Specification Sheets, Conformity CertificateEngelskapdf -
Installation Manual, SRH (650)
Installation ManualEngelskapdf -
Service, Maintenance & Support, Legacy Fault Codes
Service, Maintenance and SupportEngelskapdf -
User Manual, SRHP-650
User ManualEngelskapdf -
Approval in Principle DNV SR Ø386 housing
Conformity CertificateEngelskapdf -
Safety and precautions manual Thrusters system
Safety and PrecautionsEngelskapdf -
SRHP650/386TC Open
CAD FileEngelskastp -
STP.file SRHP650_386TC-BA45 closed thruster - Simplified 3D
CAD FileEngelskastp -
STP.file SRHP650_386TC-BA45 open thruster - Simplified 3D
CAD FileEngelskastp -
SRHP650/386TC Closed
CAD FileEngelskastp
SRHP650 retract thruster hydraulic BA45
Guide till navigering av reservdelar
Nedan ser du toppnivå av reservdelsenheter tillgängliga för dig. Om du önskar en komponent inom den presenterade enheten, klicka på namnetiketten under bilden för att komma till en detaljerad reservdelslista för den enheten. Om inga ytterligare reservdelar finns tillgängliga betyder det att den aktuella enheten måste köpas som en helhet på grund av service- eller installationskrav.
DIN 933 - M12 x 45
DIN 127 - A 12
DIN 125 - A 13
Hydraulic motor 45cc BentAxis
Kits
-
SM902754 50 1180 A
1 Retract mechanical
Centa str.12,std.60
Cylinder head cap screw
Motor bracket kit
Spring
Flat washer without chamfer
Cylinder head cap screw
Pretension ring
Upper drive shaft kit
Control unit
Lift actuator kit
Bevel pin
Actuator tip kit
Upper drive shaft scraper ring
Hex socket flat countersunk head screw
Dog clutch kit
BSP gasket
DIN 908 w/ magnet
Lower drive shaft kit
Lifting arm kit
Twist ring kit
Anode kit
Tunnel
Rotary Shaft Lip Seal
Sliding washer
Arm tunnel lock
Rubber pad kit
Plate for tunnel lock
Flat washer without chamfer
Hex jam nut
Locking bolt Ø12
Lock actuator kit
2 Gearleg SH550 w/out propeller
DIN 933 - M16 x 100
Split spring washer
Låsemutter hals
O-ring 64,6x2,4
Lip seal, 35 x 47 x 7
DIN 3760 - A - 30 x 47 x 7 NBR Steel
Tetnings lokk
DIN 7991 - M3x8 A4
Hex lock nut
Ansvarsfriskrivning
Sleipners garantier gäller endast om original reservdelar används. Installatören har ensam ansvaret för monteringen av reservdelarna. Montera inte reservdelar såvida du inte har full kunskap och kompetens. Om reservdelen är felaktigt monterad är Sleipner Group inte ansvarig för eventuella skador som uppstår.
Informationen i dokumentet var korrekt när det publicerades. Sleipner Group tar dock inte ansvar för eventuella felaktigheter eller bortfall. Kontinuerlig produktförbättring kan ändra produktspecifikationerna utan föregående meddelande. Följaktligen kan Sleipner Group inte ta ansvar för eventuella skillnader mellan produkt och dokument.
-
