Bog- och akterpropeller
SRL80 Retract 12V
80kg thrust, on/off, low profile
-
INTELLIGENT POWER CONTROL
Sleipners patenterade intelligenta effektstyrning (IPC) ger en fördröjning mellan riktningsändring för att minska slitaget på de mekaniska delarna samtidigt som reläets funktioner övervakas. T.ex. om låg strömnivå gör att relä släpper och börjar slå så pausar IPC styrningen för att undvika fastbränning och om relä bränner fast stannar bogpropellern för att undvika olyckor i hamn.
-
S-LINK™
S-Link™ är ett CAN-baserat system som används för kommunikation mellan Sleipners produkter ombord på båten.
- Kompakta och vattentäta kontakter
- Nyckel och färgkodade kontakter för att säkerställa korrekt och enkel installation
- Olika kabellängder, förlängare och T-kontakter gör systemet skalbart och flexibelt att installera
-
Q-PROP™
Q-Prop™ propellern har uppmätt brusreducering på upp till 75% i kontrollerade miljöer. Den fembladiga snedställda propellern minskar ljudnivån samtidigt som den bibehåller exceptionell effektivitet. Vissa bogpropellermodeller är det t.o.m. ökning av dragkraften.
- Förväntad ljudreduktion i genomsnittliga installationer med 20-40%
- Uppgraderingssatser finns tillgängliga för de flesta Sleipner propellrar
-
OVERHEAT PROTECTION
Automatisk detektering av överhettning av interna komponenter. När en förhöjd temperatur upptäcks stängs enheten automatiskt av för att förhindra farlig överhettning.
-
ANALOG
Sleipners analoga signalkablar med Plug & Play-kontakter är färgkodade för att matcha kopplingsscheman med högkvalitativa kontakter för att säkerställa en korrekt installation.
-
GALVANIC SEPARATION
Delar under båten som utsätts för havsvatten är galvaniskt isolerade från elsystemet ombord, vilket eliminerar krypströmmar.
-
SEALED DRIVE LUBRICATION
Bogpropellerns växelhus oljefyllt för livstidssmörjning och förseglat med en långtidsmekanisk tätning med keramik och kol för maximal säkerhet mot vatteninträngning.
-
FLEXIBLE COUPLING
Flexibel koppling skyddar drivlinan genom att kompensera för felinriktning mellan elmotorns axel och växelhuset.
-
TWIN PROPELLERS
Dubbla propellrar kan ge mer kraft än modeller med en propeller, jämfört i samma tunneldiameter. Vi använder detta system i våra mellanmodeller, där hög dragkraft krävs i små tunneldiametrar. Tack vare den kompakta designen och höga prestanda har de modellerna med dubbla propellrar blivit det populäraste valet bland båtbyggare över hela världen.
-
DC ELECTRICAL CURRENT
Drivs av likström.
Artikelnummer: SRL80/185T-12V
The SRL80 is a sturdy and compact retractable thruster suitable for cruiser-racers or flat-bottomed boats between 35-48 feet. With its quick deployment and 80-96 kgs of thrust, you get a thruster installation you can rely on year after year.
The SRL80 is also available in PRO with variable speed control.
Egenskaper
INTELLIGENT POWER CONTROL
Sleipners patenterade intelligenta effektstyrning (IPC) ger en fördröjning mellan riktningsändring för att minska slitaget på de mekaniska delarna samtidigt som reläets funktioner övervakas. T.ex. om låg strömnivå gör att relä släpper och börjar slå så pausar IPC styrningen för att undvika fastbränning och om relä bränner fast stannar bogpropellern för att undvika olyckor i hamn.
S-LINK™
S-Link™ är ett CAN-baserat system som används för kommunikation mellan Sleipners produkter ombord på båten.
- Kompakta och vattentäta kontakter
- Nyckel och färgkodade kontakter för att säkerställa korrekt och enkel installation
- Olika kabellängder, förlängare och T-kontakter gör systemet skalbart och flexibelt att installera
Q-PROP™
Q-Prop™ propellern har uppmätt brusreducering på upp till 75% i kontrollerade miljöer. Den fembladiga snedställda propellern minskar ljudnivån samtidigt som den bibehåller exceptionell effektivitet. Vissa bogpropellermodeller är det t.o.m. ökning av dragkraften.
- Förväntad ljudreduktion i genomsnittliga installationer med 20-40%
- Uppgraderingssatser finns tillgängliga för de flesta Sleipner propellrar
OVERHEAT PROTECTION
Automatisk detektering av överhettning av interna komponenter. När en förhöjd temperatur upptäcks stängs enheten automatiskt av för att förhindra farlig överhettning.
ANALOG
Sleipners analoga signalkablar med Plug & Play-kontakter är färgkodade för att matcha kopplingsscheman med högkvalitativa kontakter för att säkerställa en korrekt installation.
GALVANIC SEPARATION
Delar under båten som utsätts för havsvatten är galvaniskt isolerade från elsystemet ombord, vilket eliminerar krypströmmar.
SEALED DRIVE LUBRICATION
Bogpropellerns växelhus oljefyllt för livstidssmörjning och förseglat med en långtidsmekanisk tätning med keramik och kol för maximal säkerhet mot vatteninträngning.

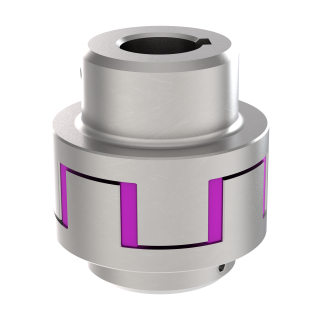

FLEXIBLE COUPLING
Flexibel koppling skyddar drivlinan genom att kompensera för felinriktning mellan elmotorns axel och växelhuset.
TWIN PROPELLERS
Dubbla propellrar kan ge mer kraft än modeller med en propeller, jämfört i samma tunneldiameter. Vi använder detta system i våra mellanmodeller, där hög dragkraft krävs i små tunneldiametrar. Tack vare den kompakta designen och höga prestanda har de modellerna med dubbla propellrar blivit det populäraste valet bland båtbyggare över hela världen.
DC ELECTRICAL CURRENT
Drivs av likström.
| Cold Cranking Amps (CCA) | Value |
|---|---|
| Minimum battery CCA (DIN) | 550 |
| Minimum battery CCA (SAE) | 1045 |
| Minimum battery CCA (EN) | 940 |
| Current draw | Value |
|---|---|
| Standard current draw | 530A |

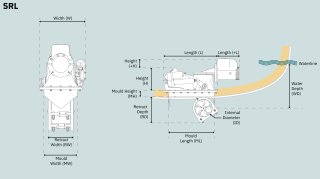

| Dimensions | Value |
|---|---|
| (H) Höjd | 243mm / 9.56in |
| (+H) Extra höjd | 93mm / 3.64in |
| (L) Längd | 561mm / 22.09in |
| (+L) Extra längd | 230mm / 9.04in |
| (W) Bredd | 359mm / 14.12in |
| (ID) Inre diameter | 185mm / 7.28in |
| (WD) Vattendjup | 185mm / 7.28in |
| (RD) Retract djup | 276mm / 10.85in |
| (RW) Retract bredd | 195mm / 7.66in |
| (MW) Ingjutningsbredd | 257mm / 10.11in |
| (MH) Ingjutningshöjd | 62mm / 2.43in |
| Electrical Data Matrix | Value |
|---|---|
| Rek. säkring | ANL 400 |
| Ideal vessel integration | Value |
|---|---|
| Typical vessel class | Motorbåt, Segelbåt |
| Typical vessel size | 10-15m / 35-48ft |
| Installation capability | Value |
|---|---|
| Bogmontering | Ja |
| Aktermontering | Ja |
| Retract montering | Ja |
| Extern montering | Nej |
| Rörkapasitet | Nej |
| Motor | Value |
|---|---|
| Voltage electric motor | 12V DC |
| Effekt | 4.4kW / 6hp |
| Performance | Value |
|---|---|
| Items operating power source | Elektrisk |
| Product Features | Value |
|---|---|
| Intelligent Power Control | Ja |
| Q-Propeller | Ja |
| Single Propeller | Nej |
| Twin Propellers | Ja |
| Twin Counter Rotating Propellers | Nej |
| Gravity Feed Lubrication | Nej |
| Sealed Drive Lubrication | Ja |
| Galvanic Separation | Ja |
| IP - Ignition Protection | Nej |
| PRO - Variable Speed Control | Nej |
| S-Link | Ja |
| Analog | Ja |
| Splash-Proof | Nej |
| Flexible Coupling | Ja |
| Safe Start-Up | Nej |
| DC Electrical | Ja |
| Hold Thrust | Nej |
| Ceramic Seals | Ja |
| Patented Design | Nej |
| Safety | Value |
|---|---|
| Safety features | * Electronic time-lapse device protects against sudden change of drive direction. * The electric thermal cut-off switch in electromotor protects against overheating (auto-reset when electro motor cools down). * Flexible coupling between electro-motor and driveshaft protects electromotor and gear system if propeller jams. * Original Sidepower panels shut off automatically 6 minutes after last use. * Original Sidepower panels use child-safe double ON buttons. * An integrated microprocessor monitors solenoids, reduce wear and risk of solenoid lock-in. * Auto-stop of the thruster occurs when an undesirable solenoid lock-in occurs or when continuous operation cut-off timer exceeds 3 minutes. Depending on the panel type after a certain time not in use, the console will shut down and retract the thruster. (NB: the thruster will retract automatically when turned off .) |
| Thrust ratings | Value |
|---|---|
| Tryckkraft vid 12V | 96kg / 212lbs |
| Tryckkraft vid 10,5V | 80kg / 176lbs |
| Vikt | Value |
|---|---|
| Net weight | 31kg / 68lbs |
-
XT.fil SRL80-185T-12V Retractable thruster - Side-Power - open (simple version)
CAD FileEngelskax-t -
STP.fil SRL80-100T closed (simple version)
CAD FileEngelskastp -
XT.fil SRL80-185T-12V Retractable thruster - Side-Power - closed (simple version)
CAD FileEngelskax-t -
DWG.fil SRL80-185T-12V closed - metadata
CAD FileEngelskadwg -
DWG.fil SRL80-100T-12V open - metadata
CAD FileEngelskadwg -
STP.fil SRL80-185T-12V Retractable thruster - Side-Power - open (simple version)
CAD FileEngelskastp -
User Manual, SR and SR ignition protected (SR, SR IP)
User ManualEngelskapdf -
Product specification sheet_DC_thrusters
Product sheetEngelskapdf -
Video Sleipner Technical Replacing Drive Line Seal
Installation VideosEngelskamp4 -
Installation Manual, SR SE L&V (SRL/V80, SRL/V100)
Installation ManualEngelskapdf -
CE Declaration of conformity (Doc) - DC - thrusters
Conformity CertificateEngelskapdf
SRL80 Retract 12V
Guide till navigering av reservdelar
Nedan ser du toppnivå av reservdelsenheter tillgängliga för dig. Om du önskar en komponent inom den presenterade enheten, klicka på namnetiketten under bilden för att komma till en detaljerad reservdelslista för den enheten. Om inga ytterligare reservdelar finns tillgängliga betyder det att den aktuella enheten måste köpas som en helhet på grund av service- eller installationskrav.
DIN 912 - M10 x 25
DIN 125 - A 10,5
1 Elmotor Komplett SRV80-12V
Electric motor
Uninsulated cable lug ( B 1457 H 8 )
DIN 912 - M6 x 12
DIN 6798 - A 6,4
Brushes for motor (kit)
Brushes spring for motor (kit)
Temp switch
2 Retract mekanisk SRV80/100-12V
3 Solenoid replacement kit 12V
DIN 913 - M5 x 16
Solenoid replacement 12V
4 Solenoid cover kit SE80
Solenoid cover
5 Actuator kit 12v Retract 185-250mm
Grommet kit
Locking bolt
DIN 125 - A 13
DIN EN ISO 1234 - 3,2x20
6 SRV horisentell axel 185mm
DIN EN ISO 1234 - 3,2x20
Lifting arm complete BB
Packing box
O-ring
Locking nut
Sleeve bearing Ø32 ø28 L20
Seal kit horisontal shafts
Sliding washer
DIN EN ISO 1234 - 3,2x33
Thrust washer
DIN EN ISO 1234 - 3,2x12
Shaft for sensor
7 Adapter water proof SRV
Adaptor for seals SRV sensor
O-ring Ø14x3mm
Composite shaft for SRV sensor
O-ring Ø18x3mm
DIN 125 - A 4,3
ISO 7045 - M4 x 40
ISO 7045 - M4 x 55
8 SRV vertikal axel 185mm
Bearing seal holder
Lock washer
O-ring
Lock nut
DIN 6912 - M6 x 25
DIN 125 - A 6,4
Tool for Ball bearing mounting
DIN 471 - 25x1,2
Rotary Lip Seal
SKF 2RS1W 61805-2RS1
Bushing Drive Shaft
DIN 6885 - A 5 x 5 x 16
Flexible drive shaft
DIN EN ISO 1234 - 3,2x12

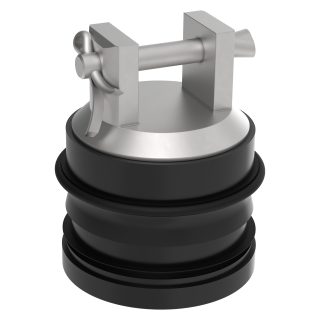

Drive shaft lower link
Locking pin
Bushing SRV joint

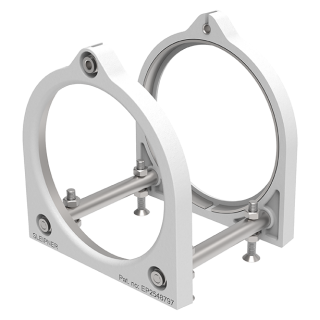

9 Tunnel kit for retract thruster SRV80/100
DIN EN ISO 1234 - 3,2x20
Twist ring
Ø6 x 45,5mm
Drive shaft lower link
DIN EN ISO 1234 - 3,2x12
Bushing SRV joint
Wype Ring Ø28
Turn ring
Tunnel
DIN 912 - M8 x 50
DIN 3771 - 32 x 1,5 - NBR
Sealing holder
Lifting plate
DIN 985 - M8x1,25
Locking pin
10 Anod SP/SE/55/60/75/80/95/100
Anode, aluminium
Bolt - DIN 6912 - M6 x 16
11 Reläfästekit SE80
DIN7985 M5x8 + DIN6797 M5
Bracket for solenoid
Relay Clip
DIN 7337 - A3,2 x 8
12 Gearleg SE80/100 w/out propeller
DIN 912 - M8 x 55
DIN 127 - A 8
DIN 125 - A 8,4
Drive pin
Propeller washer SS2324
DIN 985 - M12x1,75
Ansvarsfriskrivning
Sleipners garantier gäller endast om original reservdelar används. Installatören har ensam ansvaret för monteringen av reservdelarna. Montera inte reservdelar såvida du inte har full kunskap och kompetens. Om reservdelen är felaktigt monterad är Sleipner Group inte ansvarig för eventuella skador som uppstår.
Informationen i dokumentet var korrekt när det publicerades. Sleipner Group tar dock inte ansvar för eventuella felaktigheter eller bortfall. Kontinuerlig produktförbättring kan ändra produktspecifikationerna utan föregående meddelande. Följaktligen kan Sleipner Group inte ta ansvar för eventuella skillnader mellan produkt och dokument.
-
